鸣响装置可以进行报时,这为制表师带来巨大挑战:音簧需要足够的振荡空间,而鸣响装置会消耗腕表的部分动力。
细赏鸣响前奏
ZEITWERK腕表系列的鸣响装置
ZEITWERK的主发条盒为数字盘的驱动传输充足的动能。在ZEITWERK STRIKING TIME和ZEITWERK DECIMAL STRIKE HONEYGOLD中,部分能量会用作驱动鸣响装置。每次有一个数字盘往前进时,负责下个敲击动作的音槌便会以看得见的节奏往上一小步,向腕表的中心移动。这个动作会慢慢拉紧发条,从而触发音槌敲击音簧。

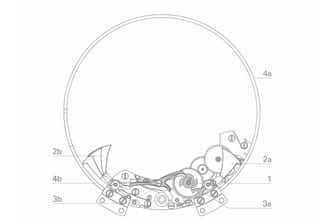

ZEITWERK STRIKING TIME的鸣响装置由三叉梯形蜗轮(1)启动。此三叉装置负责控制右边的刻钟音槌(2a)机械装置,其下方为第四叉,控制左边的小时音槌(2b)。蜗轮动力来自于跳字装置的切换动作,并会每小时沿着轴心自转60个小步。在此阶段中,四叉中的一叉会通过杠杆(3a,3b)使其音槌转向,从而拉紧相对应的发条。相对应的杠杆精确在每刻钟和每个整点跨越其叉部的顶点,让发条触发音槌以敲击音簧(4a,4b)。
ZEITWERK DECIMAL STRIKE HONEYGOLD则采用五叉梯形蜗轮,而非三叉设计。这确保右音槌敲动五次(10、20、30、40、50分钟时)而非三次。小时音槌则会在踏入60分(即整点)时敲响钟声。
